Ремонт инвертора телевизора в Москве

Признаки неисправного инвертора подсветки

Экран телевизора окрашивается в розовый или зеленоватый оттенок сразу после включения. Одновременно из корпуса доносится тонкий высокий писк, которого раньше не было. Такие приметы характерны именно для старых ламповых панелей, а не современных светодиодных. Чаще с этим сталкиваются владельцы моделей возрастом более семи-восьми лет. Разберем, что происходит внутри и как это чинят в rabit.ru.

• Изображение приобретает розовый или зеленоватый оттенок по всему полю экрана.
• Из корпуса слышен тонкий высокий писк, особенно заметный в тишине комнаты.
• Картинка ярко вспыхивает на пару секунд, а после гаснет полностью.
• Свечение экрана заметно потускнело за последний год использования.
• Подсветка включается только после долгого прогрева в несколько минут.

Инвертор или светодиодная подсветка: как отличить

Наличие CCFL-ламп нельзя надежно определить по толщине корпуса или одному году выпуска. Старые LCD-телевизоры действительно часто использовали люминесцентную подсветку с высоковольтным инвертором, а в LED-моделях применяется светодиодный драйвер. Но переход происходил по-разному у разных брендов и серий. Поэтому мастер определяет тип подсветки по модели, маркировке платы и схеме устройства.

Почему нельзя вскрывать инвертор самостоятельно

Работающий инвертор CCFL формирует высокое напряжение для ламп. После отключения телевизора этот преобразователь уже не создает рабочее высокое напряжение, но на платах питания могут оставаться заряженные конденсаторы. Поэтому перед разборкой мастер контролирует остаточное напряжение прибором и соблюдает безопасную процедуру разрядки.

Как мастер диагностирует и меняет инвертор

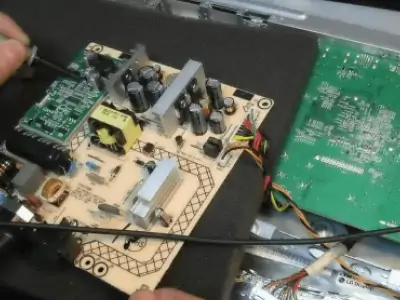

Проверка начинается с внешнего осмотра платы, а измерения под напряжением идут следующим шагом. Такой порядок исключает случайный контакт с высоковольтными цепями.

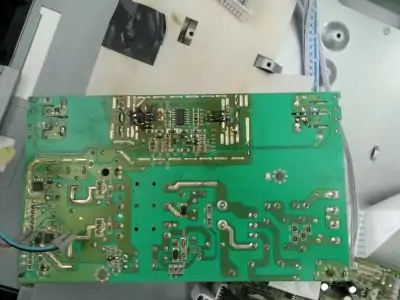

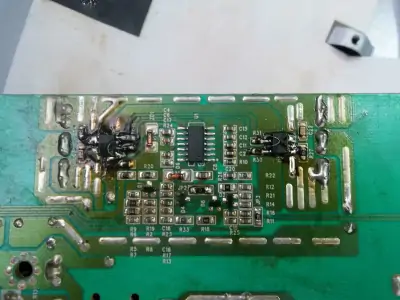

1. Осматривает плату инвертора на следы гари и вздутые конденсаторы.
2. Измеряет выходное напряжение на разъеме лампы специальным щупом.
3. Проверяет целостность самой лампы отдельным тестером на обрыв.
4. Прозванивает трансформатор инвертора на межвитковое замыкание.
5. Подбирает совместимую плату или лампу, сверяя код и год выпуска модели.
6. Устанавливает деталь и проверяет ровное свечение по всей площади экрана.

Меняют плату целиком или только лампу

Лампа отказывает значительно чаще, чем сам преобразователь напряжения. Ее замена обходится заметно дешевле полного узла инвертора. Целиком блок меняют редко — обычно при пробое высоковольтных цепей. Мастер называет точную причину после снятия задней крышки и осмотра платы.

От чего зависит стоимость ремонта инвертора

Замена одной лампы обходится дешево и укладывается в сорок минут. Плата инвертора целиком стоит дороже — сама сборка у нее сложнее. Возраст телевизора старше десяти лет иногда усложняет поиск нужной колбы на складе. Ждать деталь под заказ приходится нечасто, но клиента честно предупреждают об этом заранее по телефону.

Инвертор CCFL и LED-драйвер — не одно и то же

На старых LCD-панелях инвертор создавал высокое переменное напряжение для люминесцентных ламп CCFL. В LED-телевизорах подсветкой управляет драйвер светодиодов с другой схемой и другими нагрузками. Поэтому название услуги нужно сопоставлять с конструкцией конкретного телевизора. Если внутри стоят LED-линейки, мастер диагностирует драйвер и сами светодиоды, а не ищет «инвертор ламп» по привычному названию.

Розовый оттенок при запуске действительно характерен для изношенных CCFL-ламп, но короткое вспыхивание и последующее гашение может быть связано и с защитой инвертора. Разделить эти причины помогает проверка ламп и выходных каналов платы под контролируемой нагрузкой.
