Замена ламп подсветки телевизора

Признаки неисправной подсветки на любом телевизоре

Звук идет нормально, а изображение едва различимо в полумраке комнаты. При ярком свете картинка почти пропадает, зато в темноте что-то смутно проступает на экране. Этот дефект встречается на панелях любого производителя вне зависимости от модели. Мастерская чинит подсветку на технике LG, Samsung, Sony и менее известных брендов.

• Экран заметно темнее, чем был раньше, при одинаковой яркости в настройках.

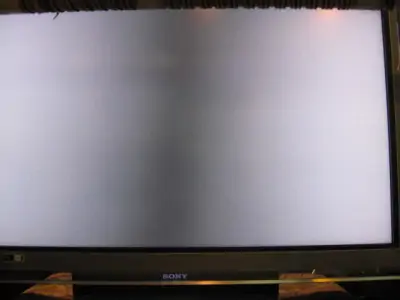

• Часть картинки светлее остальной, будто на панель направили фонарь.
• Изображение видно только под определенным углом, а прямо — почти черное.
• Оттенок белого стал желтоватым или голубоватым по сравнению с прежним.
• При включении экран вспыхивает, но почти сразу тускнеет до едва заметного свечения.

Edge-lit или direct-lit: почему это важно для ремонта

Edge LED и Direct LED отличаются расположением светодиодов, но ни один тип сам по себе не гарантирует простую разборку. Чтобы добраться до линеек, во многих телевизорах приходится снимать матрицу и оптические слои независимо от схемы подсветки. Трудоемкость определяется конструкцией конкретной панели, способом крепления рамки, диагональю и доступом к деталям.

Можно ли определить неисправность подсветки самому

Фонарик помогает понять, формирует ли матрица хотя бы слабое изображение при отсутствии подсветки. Если силуэты видны, неисправность действительно часто находится в цепи подсветки. Если изображения нет, вывод делать рано: кроме матрицы возможны главная плата, T-CON, питание и другие узлы. Этот тест лишь задает направление дальнейшей диагностики.

Как выполняется замена ламп подсветки

Разборка ведется аккуратно, чтобы не повредить хрупкую матрицу рядом с лампами.

1. Снимает заднюю крышку и находит плату управления подсветкой на панели.
2. Измеряет напряжение на выходе платы, чтобы отличить лампу от драйвера.
3. Снимает панель с посадочных креплений, стараясь не задеть тонкие шлейфы.

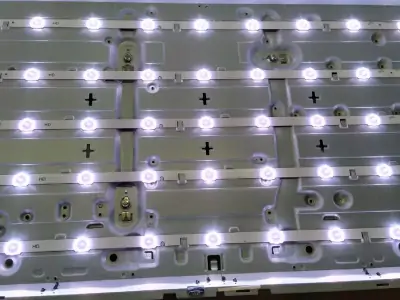

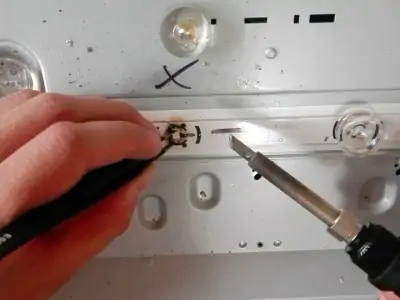

4. Заменяет перегоревшие лампы или целиком светодиодную линейку по рядам.
5. Собирает панель в обратном порядке, проверяя ровность прилегания слоев.

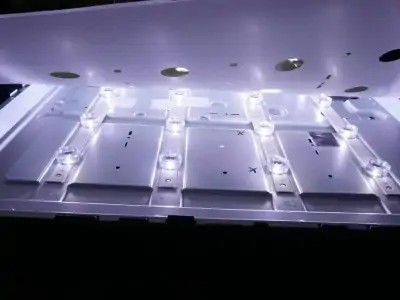

6. Включает телевизор и оценивает равномерность свечения по всей площади.

Сколько стоит ремонт на разных марках телевизоров

Цена узла зависит от диагонали экрана и от расположения ламп внутри панели. Компактные модели с боковым размещением обходятся заметно дешевле крупных экземпляров с прямым. Премиальные линейки некоторых брендов используют фирменные светодиоды, которые стоят дороже универсальных аналогов. Окончательную сумму мастер называет вслух, только вскрыв корпус и осмотрев деталь.

Долго ли работает телевизор после такого ремонта

Новые лампы или светодиодная линейка служат обычно не меньше нескольких лет активного просмотра. Реальный срок эксплуатации напрямую зависит от количества часов работы телевизора в сутки. Резкие перепады напряжения в сети сокращают жизнь детали быстрее естественного старения. Стабилизатор питания в розетке продлевает исправность всей электроники в доме.

Лампы CCFL и светодиодные линейки требуют разного ремонта

Слово «лампы» исторически используют для подсветки телевизоров, но современные LED-модели работают на светодиодных линейках. У старых LCD с CCFL стоят люминесцентные лампы и высоковольтный инвертор. Эти системы нельзя диагностировать одинаково: у LED проверяют драйвер и линейки, у CCFL — инвертор и состояние ламп. Тип подсветки мастер определяет по модели и фактической конструкции панели.

Если экран вспыхивает и гаснет, до разборки матрицы проверяют питание подсветки. Это важно, потому что неисправный драйвер способен давать тот же симптом, что и оборванная линейка. Только после измерений принимают решение, разбирать ли панель для доступа к источникам света. Маркировку комплекта сверяют до заказа.
