Замена системы охлаждения

Принцип работы системы охлаждения ноутбука

Система охлаждения отводит тепло от процессора и видеокарты к внешней среде. Процесс происходит в несколько этапов с использованием различных физических принципов.

Тепло передается по цепочке:

• Термопаста обеспечивает контакт между процессором и радиатором
• Медные тепловые трубки переносят тепло к радиатору испарением жидкости
• Алюминиевые пластины радиатора увеличивают площадь теплообмена
• Вентилятор создает поток воздуха для принудительного отвода тепла
• Горячий воздух выводится наружу через вентиляционные отверстия

Тепловые трубки работают как миниатюрные холодильники. Внутри запаян специальный теплоноситель, который испаряется от нагрева и конденсируется в холодной части.

Из чего состоит система и что чаще всего выходит из строя

Современная система охлаждения включает несколько взаимосвязанных элементов:

• Термопаста — обеспечивает теплопередачу (высыхает каждые 2-3 года)
• Тепловые трубки — транспортируют тепло (редко ломаются)
• Радиатор — рассеивает тепло (засоряется пылью)
• Вентилятор — создает воздушный поток (изнашивается подшипник)
• Датчики температуры — контролируют нагрев (выходят из строя редко)

Чаще всего проблемы возникают с вентилятором и термопастой. Вентилятор работает тысячи часов и его подшипники изнашиваются. Термопаста со временем засыхает и теряет свойства.

Причины поломки системы охлаждения

Тепловая система работает в тяжелых условиях постоянных температурных перепадов и механических нагрузок:

• Засорение радиатора пылью и шерстью домашних животных
• Высыхание термопасты от времени и высоких температур
• Износ подшипников вентилятора от длительной работы
• Повреждение лопастей при попадании посторонних предметов
• Разгерметизация тепловых трубок от ударов
• Окисление контактов датчиков температуры

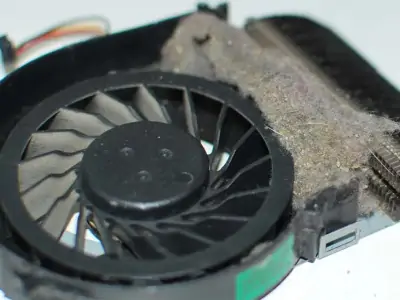

Пыль остается главным врагом тепловой системы. Она забивает радиатор и создает теплоизолирующий слой на компонентах. Эффективность отвода тепла падает в разы.

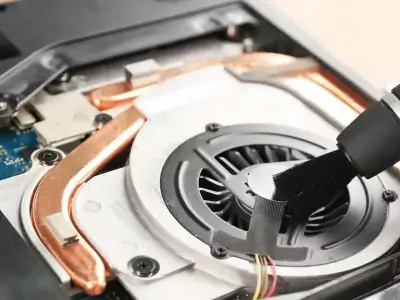

Проведение чистки ноутбука

Профилактическая чистка продлевает срок службы тепловой системы:

• Разборка корпуса для доступа к радиатору
• Продувка сжатым воздухом под давлением 2-3 атмосферы
• Очистка лопастей вентилятора от налипшей пыли
• Смазка подшипников специальным маслом
• Замена термопасты на процессоре и видеокарте
• Проверка работоспособности датчиков температуры

Чистку нужно проводить каждые 6-12 месяцев в зависимости от условий эксплуатации. В пыльных помещениях интервал сокращается до 3-4 месяцев.

Особенности ремонта системы охлаждения на популярных брендах ноутбуков

Каждый производитель использует уникальные конструктивные решения, влияющие на сложность ремонта.

Lenovo ThinkPad применяет модульную систему с легкосъемными компонентами. Вентилятор крепится двумя винтами и меняется за 10 минут.

HP EliteBook размещает радиатор под материнской платой. Для доступа требуется полная разборка корпуса и извлечение платы.

Dell Latitude использует общий радиатор для процессора и видеокарты. Замена требует одновременного нанесения термопасты на оба компонента.

ASUS ZenBook имеет ультратонкую тепловую систему с миниатюрными компонентами. Ремонт требует специального инструмента и аккуратности.

Acer Aspire оснащается двумя независимыми вентиляторами. Выход из строя одного не критичен, но снижает эффективность отвода тепла.

Apple MacBook использует тепловые трубки сложной формы, интегрированные в корпус. Замена возможна только в комплекте с верхней крышкой.

Как избежать поломок в будущем

Правильная эксплуатация значительно продлевает срок службы тепловой системы:

• Используйте ноутбук на твердых поверхностях для свободной циркуляции воздуха
• Регулярно очищайте вентиляционные отверстия от пыли
• Не закрывайте решетки отвода тепла наклейками или предметами
• Контролируйте температуру специальными программами
• Снижайте нагрузку при критическом нагреве
• Проводите профилактическую чистку раз в полгода

Подставка с вентиляторами снижает нагрузку на встроенную систему. Особенно полезна при игровых нагрузках и работе с видео. Дополнительные вентиляторы создают поток холодного воздуха снизу.
