Ремонт и замена видеочипа ноутбука в Москве

Диагностика видеочипа ноутбука перед ремонтом или заменой

За обработку изображения в ноутбуке может отвечать встроенная графика процессора, отдельный распаянный GPU или съёмный модуль MXM. От архитектуры зависит, возможна ли отдельная замена видеочипа и какой способ ремонта будет рациональным. Артефакты, полосы, зависания в играх и отсутствие картинки не всегда означают неисправность GPU: похожие симптомы дают матрица, шлейф, оперативная память, драйверы, перегрев, питание видеоподсистемы и неисправность самого дисплея.

Диагностика необходима до любых BGA-работ. Неправильная замена дорогого чипа не устранит проблему, если причина находится в цепях питания, BIOS, памяти или шлейфе. Также не следует соглашаться на простой прогрев GPU как на полноценный ремонт: это временное воздействие не устраняет деградацию кристалла, неисправность питания или повреждение монтажа.

Какие виды графики используются в ноутбуках

• Интегрированная графика.

  Встроена в центральный процессор и использует общую с системой оперативную память. Отдельно заменить её обычно нельзя: при подтверждённой неисправности рассматривают ремонт питания, замену CPU в сокетных моделях либо замену материнской платы.

• Распаянный дискретный GPU.

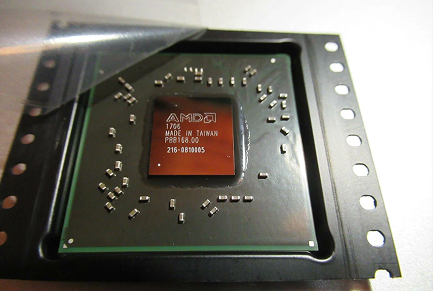

  Установлен на материнской плате по технологии BGA и имеет собственную видеопамять. Замена требует сложного демонтажа и установки совместимого чипа.

• MXM-модуль.

  Съёмная видеокарта, встречающаяся преимущественно в производительных и некоторых профессиональных ноутбуках. Теоретически может меняться отдельно, но совместимость зависит от BIOS, питания, охлаждения, корпуса и дисплея.

Даже если в ноутбуке есть дискретный GPU, часть задач может выполняться встроенной графикой. Поэтому поведение устройства зависит от режима энергосбережения, драйверов и подключения внешнего монитора.

Почему прогрев не является ремонтом

Прогрев видеочипа без демонтажа и замены не устраняет внутренний дефект кристалла, неисправные цепи питания, деградацию видеопамяти или повреждение обвязки. Иногда после нагрева контакт временно меняется и ноутбук начинает работать, но такой эффект непредсказуем и часто кратковременный. Повторный перегрев может повредить текстолит, соседние микросхемы, конденсаторы и контактные площадки.

Полноценная BGA-работа выполняется после диагностики с соблюдением термопрофиля. При необходимости чип демонтируется, плата очищается и проверяется, затем устанавливается совместимый GPU. Однако даже BGA-замена не требуется, если неисправность находится в питании видеочипа, видеопамяти, BIOS, охлаждении или дисплейном модуле.

Замена GPU или ремонт питания

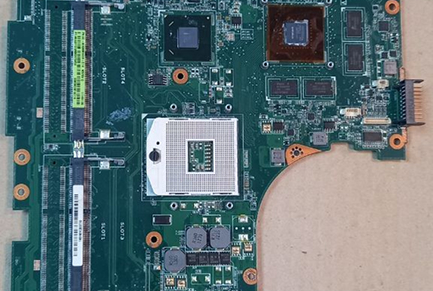

Видеочип питается от отдельного преобразователя, который включает ШИМ-контроллер, драйверы, MOSFET-ключи, дроссели, конденсаторы и измерительные резисторы. Выход из строя одного из этих элементов может вызвать отсутствие изображения, ошибку GPU, перегрев или отключение под нагрузкой. В таком случае компонентный ремонт цепи питания может быть эффективнее и дешевле замены BGA-чипа.

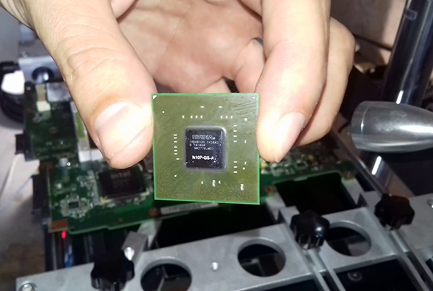

Замена самого GPU рассматривается при подтверждённом дефекте микросхемы, если плата не имеет иных критических повреждений и доступен совместимый компонент. Для MXM-видеокарт проверяется совместимость модуля с BIOS, системой охлаждения, питанием и корпусом. Установка более производительной карты возможна далеко не во всех моделях.
