Замена шлейфа матрицы ноутбука в Москве

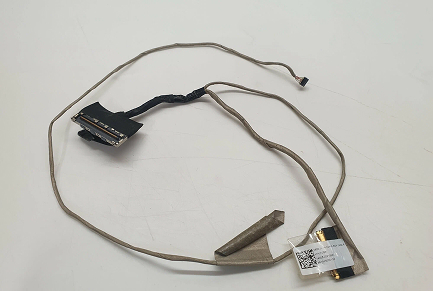

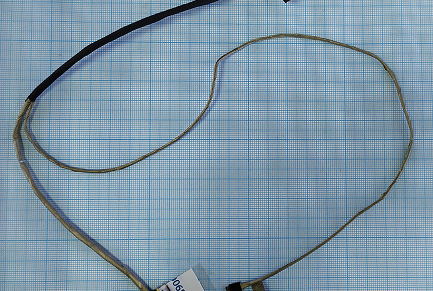

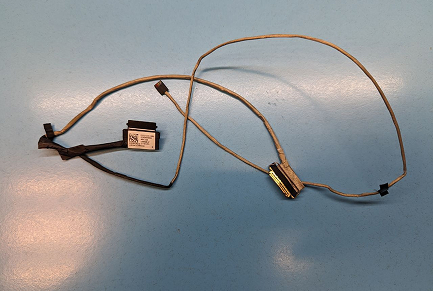

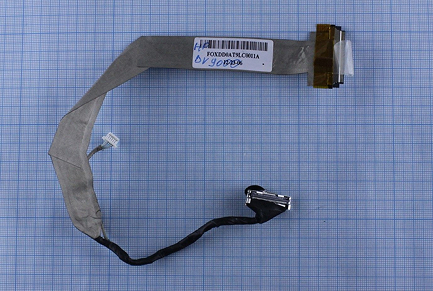

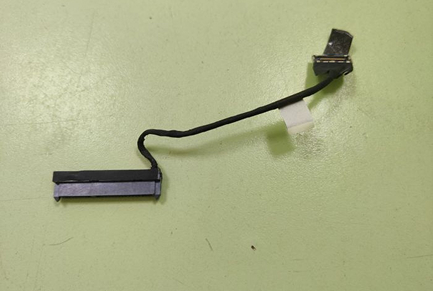

Шлейф матрицы соединяет дисплейный модуль с материнской платой. По нему передаются видеосигнал, питание экрана, управление яркостью, а в зависимости от конструкции — сигналы веб-камеры, микрофонов, тачскрина и других элементов крышки. Кабель проходит через зону петель и постоянно изгибается при открытии ноутбука, поэтому со временем может переломиться, перетереться, отсоединиться или получить повреждение после падения, залития и неаккуратной разборки.

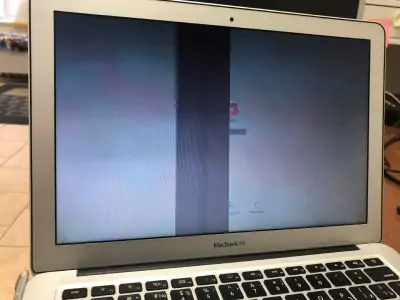

Неисправный шлейф часто вызывает мерцание, полосы, пропадание изображения или подсветки при изменении угла крышки. Но такие признаки не являются точным диагнозом: похожим образом проявляются дефекты матрицы, видеочипа, разъёма, цепей питания и петель. Перед заменой проводится проверка дисплейного узла и состояния материнской платы.

LVDS и eDP-шлейфы

В ноутбуках используются разные интерфейсы дисплея. LVDS встречается преимущественно в моделях прошлых поколений. eDP применяется в большинстве современных ноутбуков и поддерживает более высокие разрешения, частоты обновления и современные типы панелей. Шлейфы отличаются числом контактов, распиновкой, разъёмами, длиной, расположением коннекторов и наличием дополнительных ответвлений.

Шлейф может одновременно обслуживать не только экран, но и камеру, микрофоны, антенны, сенсорную панель или подсветку. Поэтому нельзя заменить его похожим по внешнему виду кабелем. Несовместимая деталь может не передавать изображение, не поддерживать нужное разрешение или частоту, не включать подсветку либо не позволить закрыть крышку без пережатия проводов.

Как отличить шлейф от матрицы, подсветки и видеочипа

Повреждённая матрица обычно имеет постоянные признаки: трещины, чёрные пятна, потёки, вертикальные полосы, неработающий участок изображения. Такие дефекты не всегда меняются при движении крышки. Если экран очень тёмный, но под фонариком видно слабое изображение, дополнительно проверяются подсветка, драйвер, инвертор в старых CCFL-моделях и питание дисплея.

Неисправность видеочипа или видеопамяти чаще влияет и на внешний монитор. Если артефакты, зависания или отсутствие изображения проявляются одновременно на встроенном и внешнем экранах, диагностируют графическую подсистему, оперативную память, драйверы и материнскую плату. Однако схема подключения внешнего выхода зависит от модели, поэтому один тест не заменяет комплексную диагностику.

Подбор шлейфа по парт-номеру

Для подбора используются точная модель ноутбука, маркировка платы, парт-номер старого шлейфа, диагональ и разрешение матрицы, тип панели, наличие тачскрина, камеры и подсветки. В одной серии ноутбуков могут применяться разные кабели для HD- и Full HD-экранов, обычных и сенсорных версий, моделей с дискретной графикой, высокой частотой обновления или IR-камерой Windows Hello.

• Тип интерфейса: LVDS или eDP.
• Количество контактов и расположение коннектора на матрице.
• Длина, форма и направление кабеля.
• Разъём на материнской плате и распиновка.
• Наличие ответвлений для камеры, микрофона, тачскрина и подсветки.
• Совместимость с разрешением, частотой обновления и ревизией крышки.

Правильная прокладка возле петель

Новый шлейф должен прокладываться по штатным направляющим с необходимым запасом длины. Он не должен натягиваться при полном открытии крышки, попадать под винты, пережиматься рамкой или соприкасаться с движущимися частями петли. Если петля слишком тугая, её необходимо отрегулировать или заменить: иначе новый кабель снова будет испытывать повышенную нагрузку.

При установке проверяются фиксаторы разъёмов и целостность изоляции. Неполностью вставленный коннектор может вызвать белый экран, отсутствие подсветки, мерцание или нестабильную работу камеры. Для предотвращения повторной поломки важно также восстановить повреждённые крепления крышки и топкейса.
