Роль цепей питания в работе ноутбука и диагностика неисправностей

Цепи питания принимают напряжение от адаптера или аккумулятора, формируют дежурное питание и распределяют его между основными узлами ноутбука. От их исправности зависит запуск материнской платы, зарядка батареи, работа процессора, видеочипа, оперативной памяти, накопителя, дисплея и периферийных устройств. Если один из преобразователей или защитных элементов выходит из строя, ноутбук может совсем не включаться, выключаться через несколько секунд, не заряжать аккумулятор, работать только от сети или только от батареи.

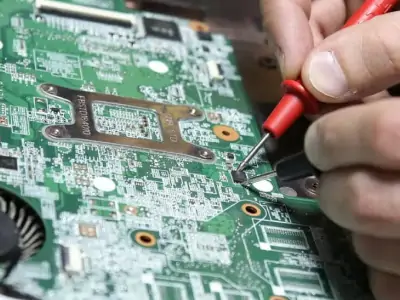

По внешнему признаку нельзя точно определить неисправность цепей питания. Отсутствие включения бывает связано с адаптером, разъёмом DC-IN, USB-C-портом, батареей, кнопкой питания, BIOS, коротким замыканием или другими узлами материнской платы. Поэтому до компонентного ремонта мастер проверяет источник питания, состояние разъёма и основные линии платы.

Какие элементы и линии питания ремонтируются

На материнской плате используется несколько независимых линий. Каждая из них имеет свой контроллер, защиту и набор компонентов. В зависимости от диагноза ремонт может затрагивать входную цепь питания, дежурные преобразователи, зарядный тракт или питание определённого узла.

• Входные линии от разъёма питания DC-IN или USB-C.
• Предохранители, защитные TVS-диоды, токовые датчики и входные MOSFET-ключи.
• Дежурные напряжения 3,3 В и 5 В, необходимые для запуска платы.
• Цепи зарядки и определения основной аккумуляторной батареи.
• Питание процессора, видеочипа, чипсета, оперативной памяти и накопителя.
• ШИМ-контроллеры, драйверы, дроссели, конденсаторы, резисторы и силовые транзисторы.
• Повреждённые дорожки, контактные площадки и окисленные участки после залития.

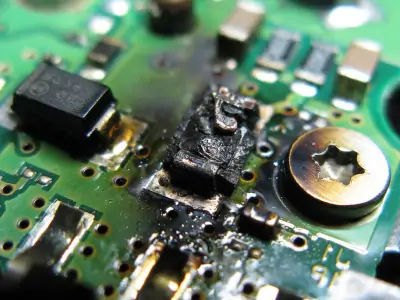

Неисправность не всегда означает замену крупной микросхемы. Часто причиной становится пробитый конденсатор, неисправный MOSFET, повреждённый резистор, оборванная дорожка или окисленный контакт. При возможности выполняется компонентный ремонт, то есть восстанавливается только повреждённый участок платы.

Чем проблема платы отличается от поломки адаптера, разъёма и аккумулятора

Адаптер проверяется не только по напряжению без нагрузки, но и по стабильности при подключении к ноутбуку. Неисправный блок питания иногда показывает номинальное напряжение мультиметром, однако при запуске устройства просаживает его или отключается защитой. В такой ситуации ремонтировать материнскую плату не требуется.

Разъём питания обычно имеет механические признаки: люфт, нагрев, искрение, повреждённый центральный контакт, зависимость зарядки от положения штекера. Он может располагаться на кабеле, отдельной дочерней плате или быть припаянным к материнской плате. Неисправный разъём способен повредить входную цепь, но сам по себе не означает поломку всех преобразователей.

Основной аккумулятор отвечает за автономную работу. Если батарея не заряжается, быстро разряжается, вздулась или не определяется системой, дополнительно проверяют её состояние, контроллер, разъём и линию зарядки. Замена аккумулятора не поможет, если плата не формирует напряжение или нарушен обмен с батареей.
