Ремонт и замена разъёма питания ноутбука в Москве

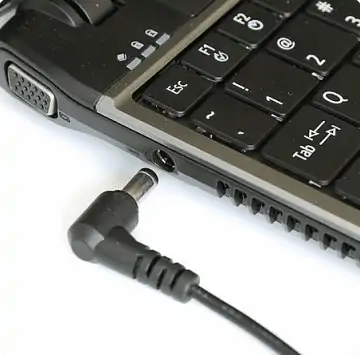

Какими бывают разъёмы питания

Конструкция зависит от модели ноутбука. Способ ремонта, сложность разборки и стоимость работ определяются местом установки разъёма.

• DC-IN на кабеле.

  Гнездо подключается к материнской плате отдельным кабелем. Нередко меняется в сборе без пайки на основной плате.

• DC-IN на дочерней плате.

  Разъём расположен на небольшой отдельной плате, соединённой с материнской шлейфом или кабелем. Возможна замена дочернего модуля либо пайка самого порта.

• DC-IN на материнской плате.

  Гнездо припаяно непосредственно к плате. Для ремонта требуется демонтаж, установка новой детали и при необходимости восстановление контактных площадок.

• USB-C для зарядки.

  В современных моделях питание может поступать по USB-C Power Delivery. Такой порт отвечает не только за механическое соединение, но и за согласование параметров питания.

Круглые, прямоугольные и фирменные разъёмы отличаются геометрией, распиновкой, наличием центрального контакта и способом фиксации. Нельзя подбирать деталь только по внешнему виду: несовпадение контактов и креплений может привести к повреждению платы или невозможности сборки корпуса.

Чем неисправность разъёма отличается от поломки блока питания

У адаптера проверяют напряжение, полярность, мощность, целостность кабеля и стабильность работы под нагрузкой. Неисправный блок питания иногда показывает нормальное напряжение без подключения, но при запуске ноутбука просаживает его или уходит в защиту. В таком случае разъём может быть полностью исправен.

Разъём обычно имеет механические признаки: люфт, нагрев, искрение, зависимость зарядки от положения штекера. Но если порт выглядит целым, это не исключает внутренний обрыв, повреждение пайки, окисление, неисправность входной цепи или контроллера питания. Поэтому диагностика включает проверку пути питания от адаптера до материнской платы.

Безопасность при нагреве и искрении

При искрении, запахе гари, плавлении пластика или сильном нагреве необходимо сразу отключить адаптер от ноутбука и электросети. Не вставляйте штекер повторно, не прижимайте его рукой и не пытайтесь очистить контакты металлическими предметами. Если аккумулятор съёмный, его можно извлечь после отключения питания. Дальнейшая эксплуатация способна привести к короткому замыканию и увеличить стоимость ремонта.
