Замена светодиодов телевизора LG

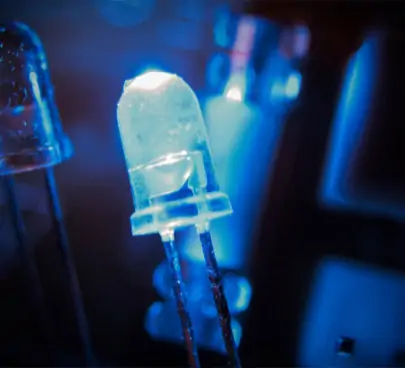

Светодиод - это составляющий элемент LED-подсветки телевизора, которая, в свою очередь, отвечает за появление на экране изображения. Чтобы картинка, воспроизводимая матрицей, стала видна пользователю, ее нужно подсветить. В зависимости от технологии установки различают 2 вида подсветки:

• Direct LED - диоды расположены равномерно по всей площади экрана;
• Edge LED - светодиоды крепятся по краям (периметру) матрицы.

Светодиодная подсветка хороша тем, что:

• делает изображение на дисплее более контрастным и четким;
• становится лучше цветопередача;
• снижается уровень потребления электроэнергии;
• вес и толщина телевизоров стали меньше, а матрица изготавливается без применения ртути.

Можно выделить две основных причины, из-за которых могут быстро перегорать светодиоды:

1. Используемая схема включения.

В телевизорах LG используются диоды с током потребления от 0,3 Ампера, которые подключаются последовательно. Чтобы общий ток в цепи оставался на нужном уровне, все светодиоды в цепочке должны иметь одинаковые параметры. При перегорании одного диода цепь будет оборвана. Замена неисправного элемента проблему не решит, так как остальные составляющие цепи будут к этому времени иметь определенную выработку. В итоге - равномерное распределение тока будет нарушено, первыми начнут выходить из строя наиболее изношенные диоды. В такой ситуации целесообразно либо подбирать светодиоды, близкие по параметрам к оставшимся, либо менять подсветку целиком.

1. Высокое напряжение на планках, из-за использования слабого токового датчика.

Принцип работы драйвера подсветки - на цепочку из светодиодов напряжение поступает с повышающего преобразователя, после чего оно передается на узел регулировки яркости. При замене неисправных элементов новыми, напряжение на планках, обычно, заметно превышает положенную норму. В результате они светят ярко, но быстро перегорают. Чтобы этого не происходило, нужно снизить ток подсветки, установив более мощный токовый датчик.

К числу общих факторов, влияющих на срок службы LED-подсветки, относятся:

• перепады напряжения в сети (показатель входного тока, поступающего на блок питания, слишком высокий);
• резкие отключения света;
• неправильная настройка драйвера, что приводит к перегреву и перегоранию диодов из-за установки слишком большой яркости;
• производственный брак.

Что можно сделать самостоятельно?

После того как при монтаже LED-подсветки винтовые крепления были заменены защелками, а микросхемы и драйвера стали устанавливаться на скотч, добраться до этого узла стало сложнее. Малейшая невнимательность во время ремонта может привести к поломке матрицы, а это уже совершенно другая цена за восстановление техники. Кроме того, часто в устройствах завышен ток подсветки, который отрегулировать без разборки нельзя. Поэтому не стоит рисковать, доверьте эту работу опытному квалифицированному мастеру.
