Ремонт и замена звуковой карты ноутбука в Москве

Как устроен звук в ноутбуке

Конкретная архитектура зависит от модели, но в большинстве ноутбуков используются следующие элементы:

• Аудиокодек.

  Микросхема на материнской плате, которая обрабатывает цифровой и аналоговый аудиосигнал.

• Усилитель.

  Отдельная микросхема или часть аудиотракта, усиливающая сигнал для встроенных динамиков.

• Динамики.

  Левый и правый излучатели, подключённые к плате кабелем или шлейфом.

• Разъём наушников или гарнитуры.

  Может быть припаян к материнской плате либо установлен на дочерней плате.

• Микрофон.

  Встроенный модуль в крышке экрана, около клавиатуры или в веб-камере.

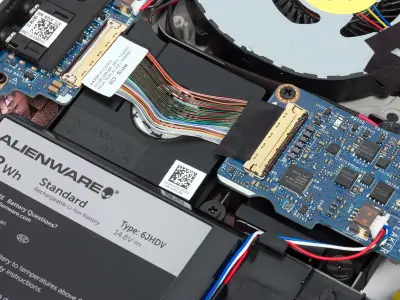

• Дочерняя аудиоплата.

  Отдельный модуль с разъёмом, USB-портами, индикаторами или другими элементами.

• Шлейфы и кабели.

  Передают питание и сигналы между материнской платой, динамиками, разъёмом и микрофоном.

В некоторых устройствах часть компонентов объединена в одну плату, а в других разнесена по корпусу. Поэтому способ ремонта определяется конструкцией конкретного ноутбука.

Программная диагностика звука

Перед аппаратным ремонтом необходимо исключить программные причины. Звук может пропасть из-за случайно отключённой громкости, неправильно выбранного устройства вывода, настройки приложения, режима гарнитуры, сбоя драйвера или обновления операционной системы.

1. Проверяется общий уровень громкости и отсутствие отключения звука.
2. Выбирается правильное устройство вывода: динамики ноутбука, наушники, HDMI, Bluetooth или внешний монитор.
3. Проверяется звук в нескольких программах и после перезагрузки.
4. Оценивается состояние аудиоустройства в диспетчере устройств.
5. При необходимости обновляется, переустанавливается или откатывается драйвер.
6. Проверяются настройки фирменной аудиоутилиты и параметры BIOS, если они предусмотрены моделью.

Если аудиоустройство определяется, а звук появляется после настройки системы или установки драйвера, замена компонентов не требуется. Если же в системе нет аудиокодека, не работают все варианты вывода или проблема не исчезает после программной проверки, выполняется аппаратная диагностика.

Как отличить динамики от неисправности кодека, разъёма и драйвера

Если звук есть в наушниках, но отсутствует или хрипит во встроенных динамиках, причиной могут быть сами динамики, кабель, усилитель или разъём определения наушников. В некоторых ноутбуках при загрязнении или повреждении аудиоразъёма система ошибочно считает гарнитуру подключённой и отключает встроенную акустику.

Если в динамиках звук есть, а в наушниках нет, проверяют разъём, его пайку, дочернюю плату, кабель и настройки вывода. Если отсутствует звук и в динамиках, и в наушниках, а также не работает микрофон, увеличивается вероятность проблемы с драйвером, аудиокодеком, питанием аудиотракта, шлейфом либо материнской платой.

• Хрип только в одном динамике

  чаще связан с самим излучателем или его кабелем.

• Нет звука в наушниках, но работают динамики

  требует проверки аудиоразъёма и его цепей.

• Нет звука нигде, аудиоустройство отсутствует

  может указывать на драйвер, кодек, питание или плату.

• Микрофон не работает при исправном звуке

  требует проверки микрофонного модуля, шлейфа камеры, настроек доступа и аудиовхода.

• Звук прерывается при движении корпуса

  может быть связан со шлейфом, дочерней платой или плохим контактом.

Аппаратная диагностика

При аппаратной проверке осматриваются динамики, разъём, дочерняя плата, кабели, шлейфы и контакты. После залития проверяется наличие окисления, поскольку жидкость может повредить не только динамики, но и аудиокодек, усилитель, разъёмы и дорожки. Если ноутбук разбирался или падал, дополнительно оценивается состояние шлейфов и креплений.

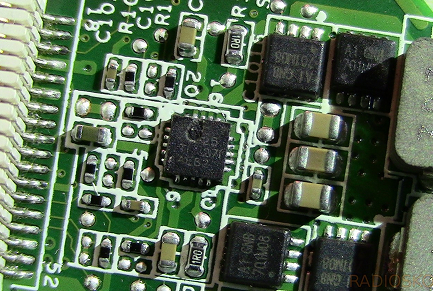

На материнской плате проверяются питание аудиокодека и усилителя, сопротивление линий, защитные элементы, конденсаторы, фильтры и сигналы управления. При необходимости используются мультиметр, лабораторный блок питания, осциллограф, микроскоп и паяльное оборудование. Набор проверок зависит от схемы платы и симптомов.

Когда возможна замена отдельного модуля

Отдельная замена возможна, если неисправен динамик, аудиоразъём, кабель, шлейф или дочерняя плата. Такой ремонт обычно проще, если модуль поставляется отдельно и не имеет повреждений на материнской плате. Разъём наушников может находиться на отдельной плате вместе с USB-портом — в этом случае меняется весь совместимый дочерний модуль либо ремонтируется сам разъём.

Если аудиокодек или усилитель распаян на основной плате, требуется компонентный ремонт. Замена материнской платы рассматривается при масштабных повреждениях после залития, прогаре, неисправности нескольких крупных микросхем, отсутствии совместимого кодека или экономической нецелесообразности сложной пайки.

Пайка аудиокодека и ремонт платы

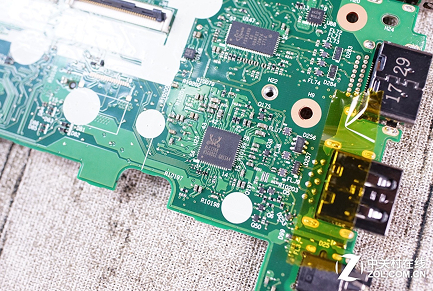

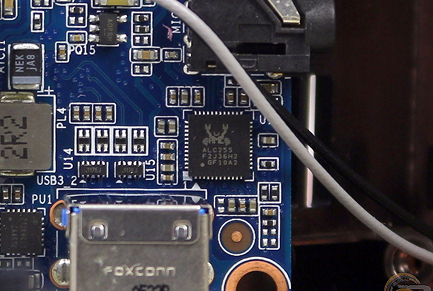

Аудиокодек — компактная микросхема, которая обычно припаяна к материнской плате. До её замены обязательно проверяется обвязка: питание, конденсаторы, защитные элементы, линии разъёмов и усилитель. Если установить новый кодек при коротком замыкании или неисправности питания, проблема не исчезнет, а новая микросхема может быть повреждена.

Компонентный ремонт может включать восстановление дорожек, замену конденсаторов, резисторов, фильтров, защитных диодов, усилителя, разъёма или самого аудиокодека. Возможность работ зависит от плотности монтажа, состояния текстолита, последствий влаги и доступности совместимых компонентов.

Проверка после ремонта

После замены или ремонта проверяются все доступные аудиофункции:

• воспроизведение через левый и правый динамик;
• громкость, баланс каналов, отсутствие хрипа и треска;
• подключение наушников или гарнитуры;
• работа микрофона и запись звука;
• переключение между динамиками и наушниками;
• работа звука через HDMI, USB-C или Bluetooth, если это предусмотрено конфигурацией ноутбука.
