Отдельный северный мост встречается в ноутбуках прошлых поколений. Он отвечал за связь процессора с оперативной памятью, графикой и частью высокоскоростных интерфейсов. В современных платформах большинство этих функций интегрировано в процессор или распределено между CPU и чипсетом PCH. Поэтому услуга замены северного моста актуальна прежде всего для определённых старых архитектур, а в новых ноутбуках похожие симптомы могут быть связаны с процессором, памятью, видеочипом, PCH, BIOS или цепями питания.

Замену BGA-микросхемы выполняют только после подтверждения диагноза. Отсутствие изображения, проблемы с памятью или нестабильный запуск не доказывают неисправность северного моста сами по себе. Неправильная замена не устранит проблему, если причина находится в обвязке, BIOS, оперативной памяти, разъёмах, питании или другом чипе материнской платы.

Совместимые поколения и архитектуры

В старых платформах северный мост был отдельной микросхемой и мог выполнять функции контроллера памяти, графической шины и обмена с процессором. В дальнейшем контроллер памяти и встроенная графика были перенесены внутрь CPU, а периферийные функции объединились в PCH. В таких архитектурах отдельного северного моста физически может не быть.

Перед подбором чипа определяют маркировку материнской платы, поколение платформы, точную модель установленной микросхемы, ревизию и особенности BIOS. Чипсеты с похожими названиями не всегда взаимозаменяемы. Важны распиновка, ревизия, поддерживаемые процессоры, память, графика и совместимость с конкретной платой.

Демонтаж и установка BGA

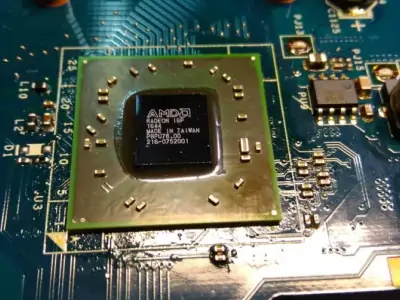

BGA-чип припаян к материнской плате массивом шариковых контактов, расположенных под корпусом микросхемы. Его нельзя заменить обычным паяльником. Работа выполняется на BGA-станции с нижним подогревом и контролем температурного профиля, чтобы не перегреть текстолит, не повредить соседние компоненты и не деформировать плату.

Сначала неисправный чип демонтируется. Затем контактные площадки очищаются, проверяются под микроскопом и при необходимости восстанавливаются. После этого устанавливается совместимая микросхема, контролируется качество монтажа и проводится диагностика запуска. Полноценная замена отличается от простого прогрева: прогрев не устраняет внутренний дефект чипа, проблемы питания или коррозию под компонентом и может осложнить дальнейший ремонт.

Новый и донорский чип

Предпочтительным вариантом обычно является новый совместимый чип с подтверждённой маркировкой. Донорская микросхема может использоваться при отсутствии новой детали или для старых платформ, но её состояние, происхождение и совместимость требуют оценки. Донорский компонент не всегда имеет известную историю эксплуатации, поэтому вариант согласовывается заранее.

Нельзя устанавливать чип только по внешнему сходству. Важны точная модель, ревизия, архитектура платы и совместимость с BIOS. Если доступен только несовместимый или сомнительный компонент, разумнее рассмотреть ремонт обвязки, замену платы или другой вариант восстановления.

Риски и ограничения

Материнская плата ноутбука многослойная и чувствительна к перегреву. После сильного залития, прогара, неудачного предыдущего ремонта или повреждения внутренних слоёв BGA-замена может не дать ожидаемого результата. В старых устройствах стоимость работ иногда сопоставима с ценой совместимой платы. До начала ремонта оцениваются риски, общее состояние ноутбука и экономическая целесообразность.
