Ремонт и замена подсветки экрана ноутбука в Москве

LED- и CCFL-подсветка

В большинстве современных ноутбуков используется LED-подсветка на основе светодиодов. Светодиодные линейки расположены внутри матрицы, а их работой управляет драйвер подсветки. Он может находиться на материнской плате, в составе панели или на отдельном участке схемы. В таких ноутбуках классического инвертора обычно нет.

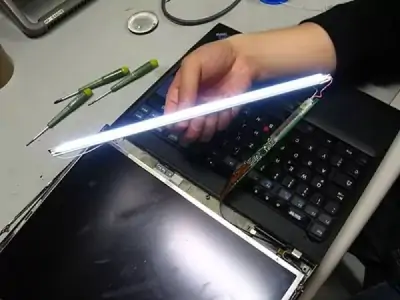

CCFL-подсветка встречается преимущественно в старых моделях. Внутри панели установлена тонкая люминесцентная лампа, а для её запуска требуется инвертор, формирующий высокое напряжение. У CCFL-экранов со временем возможны розоватый оттенок при включении, мерцание, снижение яркости и отключение подсветки. Способ ремонта зависит от конкретной конструкции матрицы и доступности совместимых деталей.

Драйвер подсветки и инвертор

Драйвер LED-подсветки регулирует ток светодиодов, включает экран и изменяет яркость по управляющим сигналам. При его неисправности подсветка может не запускаться, работать на минимальной яркости, мерцать или отключаться защитой. Причиной также бывают предохранитель, дроссель, транзистор, контроллер, повреждённая дорожка или отсутствие сигнала включения с материнской платы.

Инвертор в CCFL-системе выполняет аналогичную задачу для люминесцентной лампы, но использует другой принцип работы. Если экран включается на секунду и гаснет, неисправным может быть инвертор, сама лампа, шлейф, питание или защитная цепь. Нельзя называть точную причину только по поведению экрана — требуются измерения и проверка компонентов.

Когда ремонтируют подсветку, а когда меняют матрицу

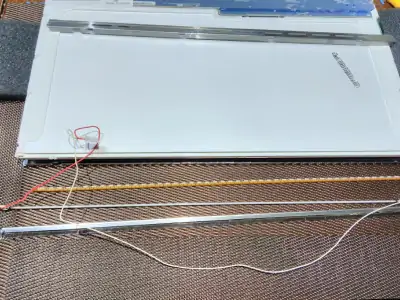

Возможность локальной замены зависит от типа панели. В старых CCFL-матрицах иногда меняется лампа, инвертор или отдельный шлейф. В LED-панелях светодиодные линейки могут быть доступны для ремонта, но разборка требует снятия тонких слоёв рассеивателей и поляризационных элементов. Даже небольшая ошибка при сборке может вызвать пятна, засветы, пыль внутри экрана или неравномерную яркость.

Замена матрицы в сборе часто предпочтительнее, если LED-линейка недоступна, панель имеет несколько дефектов, повреждены внутренние рассеиватели, есть трещины, полосы, пятна или стоимость трудоёмкого ремонта близка к цене совместимой панели. Если проблема находится в драйвере, инверторе, шлейфе или питании, менять исправную матрицу не требуется.

Риски разборки дисплейной панели

Внутри матрицы находятся тонкое стекло LCD-слоя, поляризационные плёнки, светорассеивающие пластины и отражающие элементы. Они легко повреждаются давлением, пылью, изгибом или неправильной укладкой. При ремонте LED-подсветки возможны риски появления засветов, пятен, полос, неравномерной яркости и повреждения самой панели. Поэтому для части моделей надёжнее заменить матрицу целиком, чем вскрывать её ради отдельной светодиодной линейки.
