Ремонт и замена видеокарты ноутбука в Москве

В ноутбуках графика может быть интегрирована в процессор, выполнена отдельным распаянным видеочипом GPU или установлена в виде съёмного MXM-модуля. Поэтому «замена видеокарты» в разных моделях означает разные виды работ. В большинстве современных устройств GPU припаян к материнской плате, а в ноутбуках со встроенной графикой отдельной видеокарты вообще нет. Возможность ремонта или замены определяется только после диагностики и проверки архитектуры конкретной модели.

Типы графики в ноутбуках

• Интегрированная графика.

  Находится внутри центрального процессора и использует системную оперативную память. Отдельная замена графического ядра обычно невозможна.

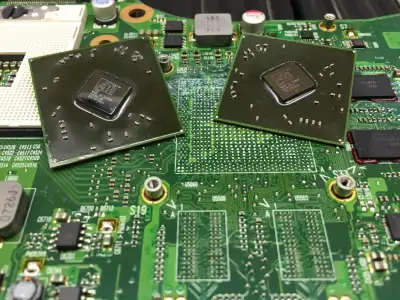

• Дискретный GPU BGA.

  Отдельный видеочип распаян на материнской плате и часто работает с собственной видеопамятью. Его замена требует BGA-оборудования.

• MXM-видеокарта.

  Съёмный модуль, чаще встречающийся в игровых ноутбуках и мобильных рабочих станциях прошлых поколений. Теоретически меняется отдельно, но требует проверки совместимости.

Даже при наличии дискретной видеокарты ноутбук может использовать встроенную графику для части задач. Переключение между адаптерами зависит от драйверов, BIOS, режима энергосбережения и конкретного приложения.

Когда возможна отдельная замена

Отдельная замена наиболее реальна для MXM-модулей. Но одинаковый формат MXM ещё не гарантирует возможность установки любой карты: различаются мощность, охлаждение, BIOS, расположение памяти, форма радиатора, совместимость дисплея и питание. Установка более производительного модуля может потребовать другой системы охлаждения и адаптера большей мощности.

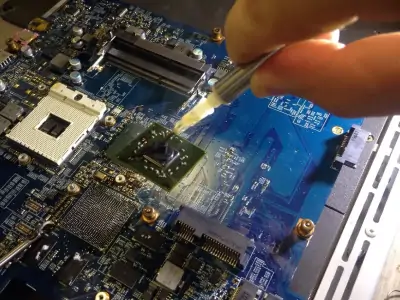

Для BGA-GPU возможна замена именно микросхемы при подтверждённой неисправности и наличии совместимого чипа. Если графика интегрирована в процессор, ремонт чаще связан с питанием CPU, заменой сокетного процессора в редких моделях либо заменой материнской платы. Выбор решения зависит от стоимости, возраста ноутбука и общего состояния платы.

Как отличить GPU от матрицы и шлейфа

Если полосы, мерцание или пропадание картинки меняются при движении крышки, чаще проверяются шлейф матрицы, петли и разъёмы. Трещины, чёрные пятна, потёки и постоянные дефекты определённой зоны экрана обычно указывают на повреждение матрицы. Если на внешнем мониторе изображение стабильное, а на встроенном экране есть проблемы, вероятность неисправности дисплейного модуля возрастает.

Если артефакты повторяются и на внешнем мониторе, устройство зависает при нагрузке или система не определяет графический адаптер, диагностируется GPU, видеопамять, питание и драйверы. Но схема подключения внешнего HDMI, DisplayPort или USB-C различается по моделям: выход может быть связан со встроенной или дискретной графикой. Поэтому тест внешнего дисплея является важным, но не единственным этапом проверки.

Диагностика и ремонт питания GPU

Видеочип получает питание от отдельного преобразователя. В нём используются ШИМ-контроллер, силовые MOSFET-ключи, драйверы, дроссели, конденсаторы и измерительные резисторы. Неисправность одного из этих компонентов может имитировать поломку GPU: ноутбук не запускается, не определяет видеокарту, выключается под нагрузкой или выводит артефакты.

1. Проверяются матрица, шлейф, внешний монитор, драйверы и состояние системы охлаждения.
2. Тестируются температуры, видеопамять, определение адаптера и стабильность под контролируемой нагрузкой.
3. Измеряются сопротивление и напряжения линий питания GPU, исключается короткое замыкание.
4. Проверяются ШИМ-контроллер, ключи, дроссели, конденсаторы и другие элементы обвязки.
5. После подтверждения причины выполняется компонентный ремонт питания, замена MXM-модуля или BGA-замена чипа.

Компонентный ремонт питания часто рациональнее замены самого GPU, если чип исправен. Решение о BGA-работе принимается только после исключения проблем с обвязкой, охлаждением, BIOS и памятью.

Простой прогрев чипа не является полноценной заменой. Он не устраняет внутренний дефект кристалла, неисправность питания, деградацию видеопамяти и другие причины. Возможный временный эффект после прогрева непредсказуем, а повторный нагрев может осложнить качественный ремонт.
