Южный мост и PCH ноутбука: функции и диагностика неисправностей

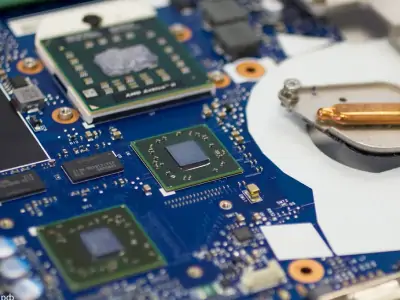

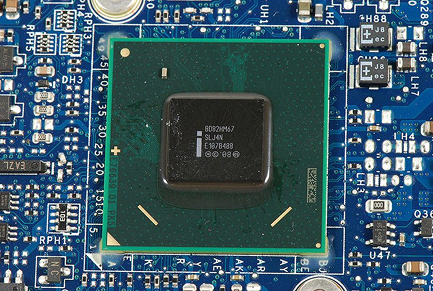

Южный мост — микросхема старых компьютерных платформ, отвечающая за работу части периферийных интерфейсов: USB, SATA, аудио, сети, клавиатуры, контроллеров ввода-вывода и других устройств. В более современных ноутбуках аналогичные функции обычно выполняет PCH, Platform Controller Hub, либо они распределяются между процессором, чипсетом и дополнительными контроллерами. Поэтому название услуги используется обобщённо: реальный состав узлов зависит от поколения и архитектуры конкретной материнской платы.

Неисправность южного моста или PCH может приводить к отказу нескольких функций одновременно, но не каждый неработающий USB-порт означает проблему чипсета. Причина может находиться в самом разъёме, защитной сборке, кабеле, драйвере, настройках BIOS, отдельном контроллере, линии питания или повреждённой дорожке. Диагностика должна разграничить эти варианты до решения о BGA-замене.

Как отличают неисправность чипсета от портов и драйверов

Сначала исключаются программные причины: настройки BIOS, режимы энергосбережения, отключённые устройства, ошибки операционной системы и драйверов. Если система загружается, проверяется диспетчер устройств, реакция на переустановку драйверов, загрузка с другой операционной системы и работа устройств в BIOS, когда это применимо.

Затем оцениваются физические узлы. Осматриваются USB, HDMI, аудио и сетевые разъёмы, проверяются кабели, дочерние платы, шлейфы, защитные диоды, предохранители и питание. Для SATA дополнительно проверяются сам накопитель, шлейф, разъём и настройки режима контроллера. Только после исключения этих причин исследуются линии, связанные с чипсетом.

1. Проверяются драйверы, настройки BIOS и работа устройства в другой программной среде.
2. Осматриваются порты, шлейфы, разъёмы и следы механического повреждения или залития.
3. Проверяются защитные элементы, предохранители и напряжения питания периферийных цепей.
4. Измеряются сигналы интерфейсов, сопротивление линий и наличие коротких замыканий.
5. Оценивается работа PCH или южного моста, связанных контроллеров и их обвязки.
6. При подтверждённом внутреннем дефекте выполняется BGA-замена совместимой микросхемы.

BGA-замена южного моста или PCH

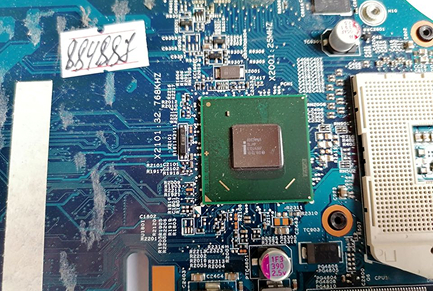

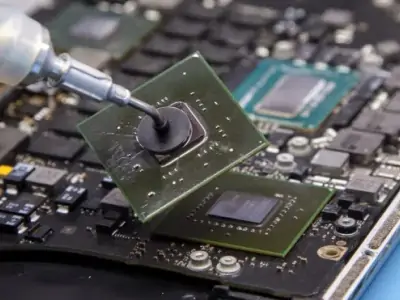

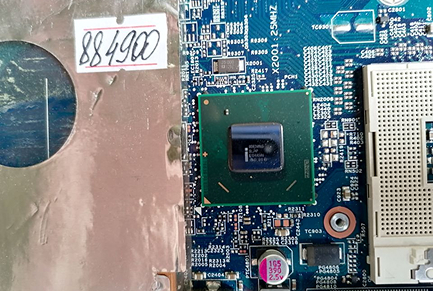

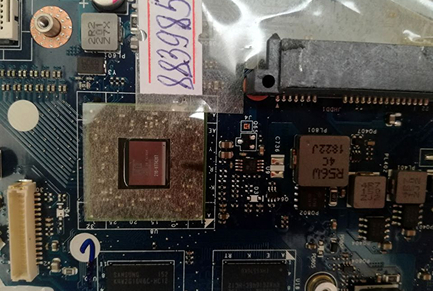

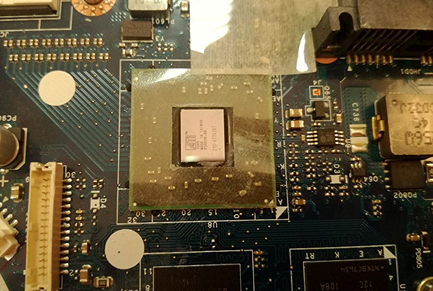

Если неисправность микросхемы подтверждена, выполняется BGA-работа. Чип демонтируется с использованием контролируемого нагрева, контактные площадки очищаются и проверяются под микроскопом, затем устанавливается новый либо согласованный донорский компонент. Для совместимости важны точная маркировка, ревизия, архитектура платы и поддержка BIOS.

Не следует путать полноценную замену с прогревом. Прогрев может кратковременно изменить контакт или поведение чипа, но не устраняет внутреннюю неисправность, коррозию, проблемы питания и деградацию компонентов. Кроме того, неконтролируемый нагрев способен повредить многослойную плату и соседние микросхемы.
