Ремонт и замена контроллера питания ноутбука в Москве

Какие контроллеры ремонтируются

• Контроллер заряда аккумулятора.

  Управляет приёмом питания от адаптера, зарядкой АКБ, ограничением тока и обменом с батареей.

• Контроллер входного питания.

  Контролирует подачу напряжения от разъёма DC-IN или USB-C и работу защитных ключей.

• Embedded Controller, или EC.

  Обрабатывает нажатие кнопки включения, работу клавиатуры, вентиляторов, индикации, зарядки и часть последовательности запуска.

• ШИМ-контроллер.

  Управляет преобразователями напряжения для процессора, памяти, видеочипа, чипсета, дежурных линий и других узлов.

• Контроллеры USB-C и Power Delivery.

  Отвечают за согласование питания, зарядку и в отдельных моделях за альтернативные режимы порта.

На одной материнской плате может быть несколько таких микросхем. Выход из строя одного контроллера необязательно влияет на все функции ноутбука. Например, при неисправности контроллера заряда ноутбук иногда запускается от адаптера, но не заряжает батарею. При проблеме с дежурным ШИМ-контроллером устройство может не подавать признаков жизни вообще.

Как отличить проблему контроллера от разъёма и аккумулятора

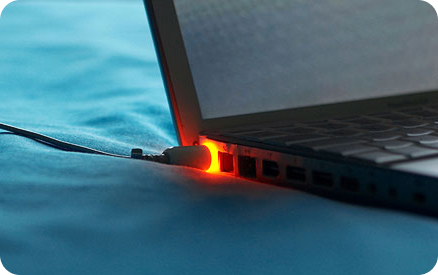

Разъём питания чаще имеет механические признаки: люфт, нагрев, искрение, повреждение контактов или зависимость работы от положения штекера. При USB-C проверяется не только сам разъём, но и кабель, мощность адаптера, поддержка Power Delivery и состояние контактных площадок.

Аккумулятор проверяют по его состоянию, напряжению, обмену с платой и поведению при зарядке. Вздутую, повреждённую или сильно изношенную батарею не следует эксплуатировать. Однако замена АКБ не устранит проблему, если контроллер не формирует зарядный ток или плата не распознаёт батарею из-за повреждения цепей связи.

Исправный адаптер также важен для корректной диагностики. Некоторые блоки питания показывают нормальное напряжение без нагрузки, но отключаются или просаживают питание при запуске ноутбука. Поэтому перед работой с платой источник питания проверяют под нагрузкой.

Ремонт или замена микросхемы

Замена контроллера требуется не всегда. Перед установкой новой микросхемы необходимо проверить её питание, управляющие сигналы и обвязку. Если поставить новый контроллер при неисправном MOSFET-ключе, коротком замыкании или оборванном резисторе, проблема останется, а новая деталь может быть повреждена повторно.

Компонентный ремонт возможен при локальных дефектах: неисправных конденсаторах, резисторах, предохранителях, транзисторах, разъёмах и дорожках. Саму микросхему меняют при подтверждённом внутреннем дефекте, повреждении после залития или перегрева, отсутствии нужных выходных сигналов при исправной обвязке. Возможность ремонта и его стоимость зависят от модели платы, доступности компонентов и характера повреждения.
