Ремонт и замена инвертора подсветки ноутбука в Москве

Где применяется инвертор

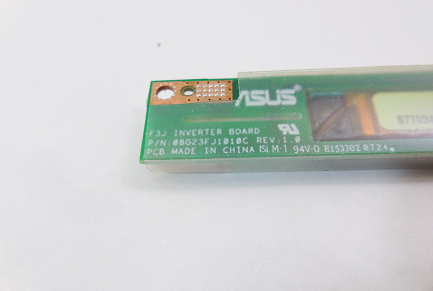

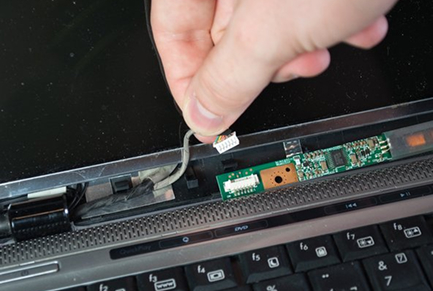

Инвертор характерен преимущественно для ноутбуков прошлых поколений с CCFL-экранами. Обычно он расположен в нижней части крышки дисплея, рядом с матрицей, и соединён шлейфом с материнской платой и лампой подсветки. В зависимости от модели модуль может быть отдельной платой либо частью дисплейного узла.

Перед ремонтом определяются модель ноутбука, парт-номер матрицы, тип шлейфа и расположение компонентов. Визуальное сходство деталей не означает их совместимость: инверторы различаются по входному напряжению, распиновке, разъёмам, числу подключаемых ламп, размерам и управляющим сигналам.

Отличие CCFL-подсветки от LED

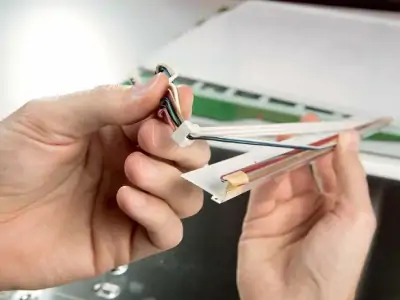

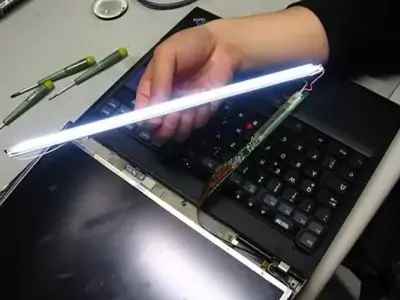

CCFL-подсветка основана на люминесцентной лампе. Для запуска и стабильной работы ей требуется высокое напряжение, которое формирует инвертор. Со временем лампа может терять яркость, мерцать, включаться с розоватым оттенком или переставать запускаться. В таких системах причиной тёмного экрана может быть как сам инвертор, так и лампа, шлейф или матрица.

LED-подсветка состоит из светодиодов и не требует классического инвертора. Она более распространена в тонких и современных дисплеях. При проблемах с LED-панелью проверяют светодиодные линейки, драйвер подсветки, предохранители, шлейф, питание дисплея и саму матрицу. Названия неисправностей могут использоваться в быту одинаково, но технология ремонта отличается.

Диагностика фонариком: что показывает такой тест

Предварительно можно направить фонарик на тёмный экран под углом. Если удаётся различить слабый логотип, рабочий стол или изображение, это означает, что видеосигнал, вероятно, формируется, а проблема может относиться к подсветке или её питанию. Такой способ полезен как первичная проверка, но не является точным диагнозом.

Тест фонариком не позволяет без измерений отличить неисправность инвертора от изношенной лампы, повреждённого шлейфа, драйвера подсветки, матрицы или питающей цепи. Кроме того, отсутствие видимого изображения не всегда подтверждает неисправность видеочипа: на результат влияют яркость, угол подсветки, состояние панели и стадия загрузки ноутбука.

Совместимость инвертора и запчастей

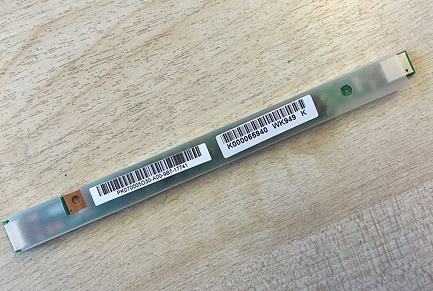

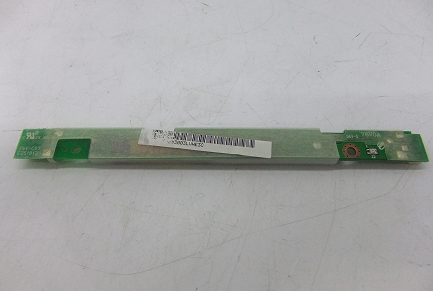

Инвертор подбирается по парт-номеру, электрическим параметрам, разъёмам, распиновке, количеству ламп, габаритам и расположению креплений. В некоторых моделях важна совместимость с конкретной матрицей. Похожий снаружи модуль может не запустить подсветку, работать нестабильно или повредить лампу. Шлейф также выбирают с учётом разрешения экрана, типа панели, камеры и конструкции крышки.

Иногда можно восстановить инвертор заменой отдельных компонентов, например предохранителя, конденсатора, транзистора или разъёма. Если модуль серьёзно повреждён, используется совместимая замена. При выраженном износе лампы, повреждении внутренних слоёв панели или нескольких неисправностях может быть рациональнее заменить матрицу в сборе.
